Для перекачивания высокотемпературных органических теплоносителей (термомасел) в установках с рабочей температурой от -30°C до 350°C и рабочим давлением до 16 бар предлагаем циркуляционные насосные группы на базе широко распространенных и стандартизованных электронасосов ALLWEILER или KSB (Германия). По желанию заказчика и за дополнительную плату насосная группа может быть построена на базе оборудования SPECK, STERLING SIHI, DICKOW (Германия).
Объем поставки насосной группы

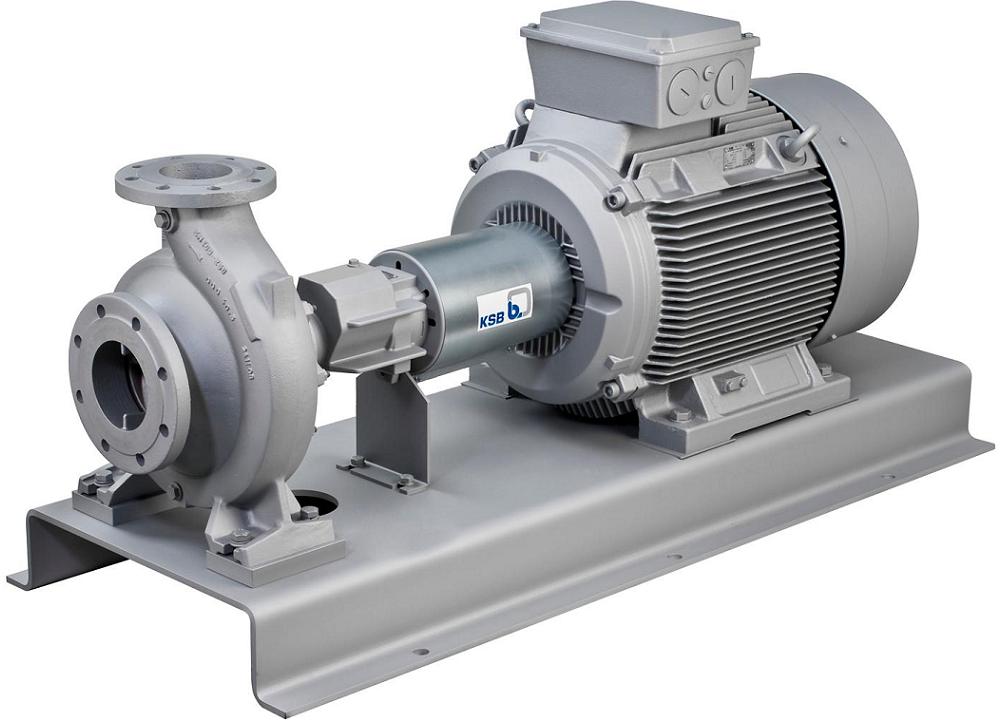

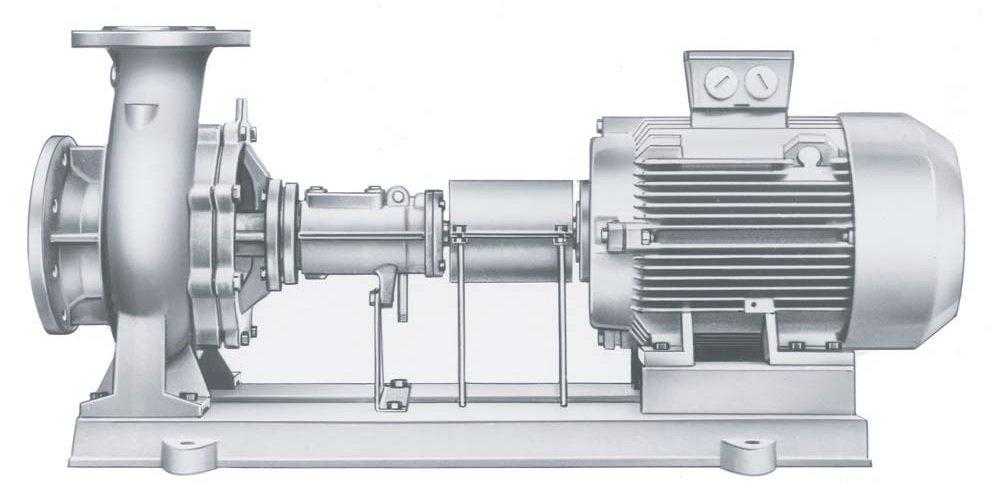

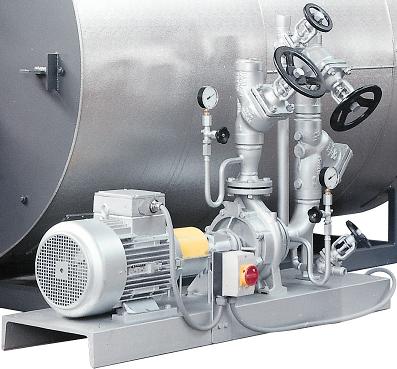

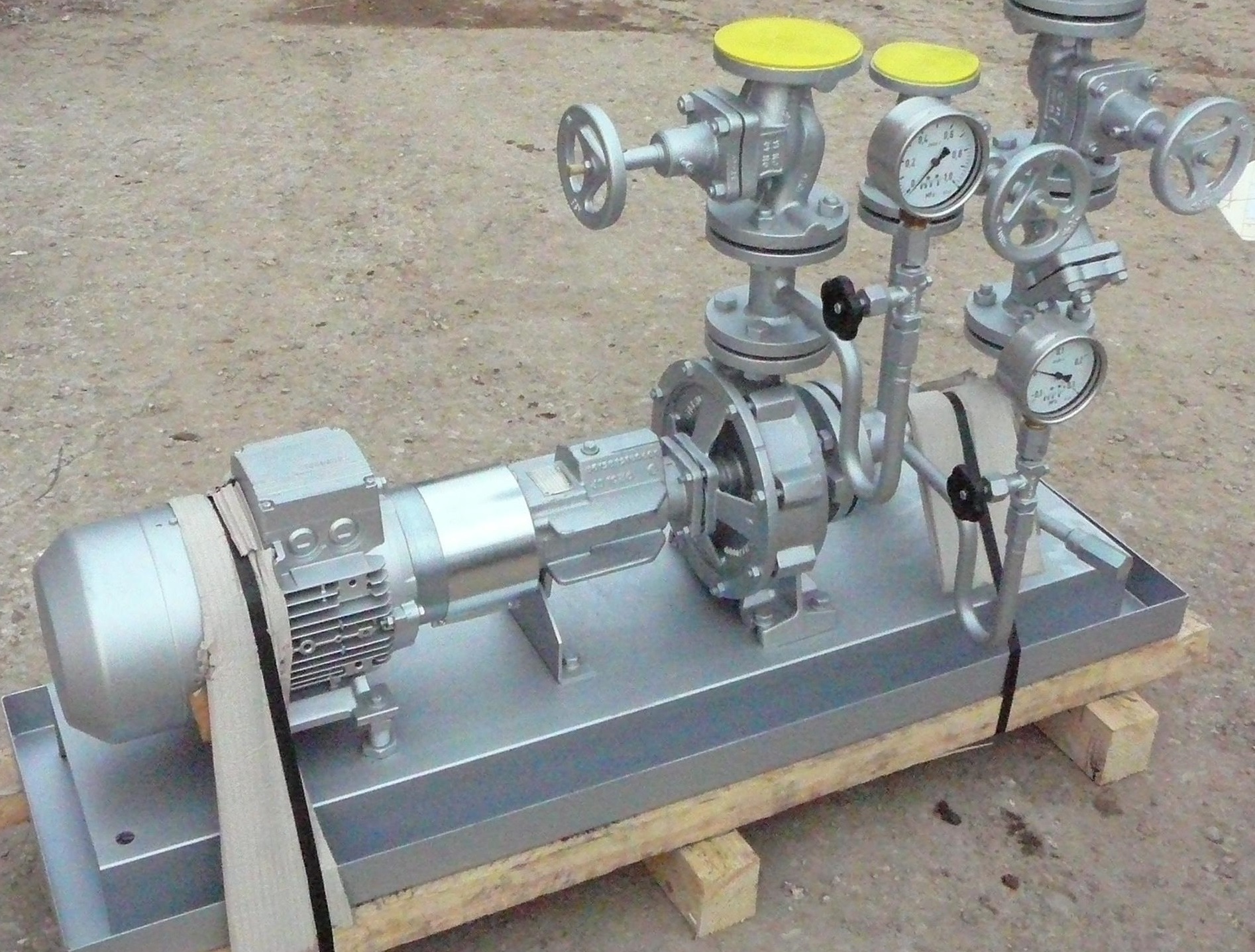

В комплект поставки входит: центробежный электронасосный агрегат ALLWEILER серии Allheat NTT или KSB серии Etanorm SYT ETNY консольной конструкции с двух- или четырехполюсным трехфазным двигателем SVENDHOYER или SIEMENS, соединительной муфтой ROTEX или FLENDER, защитой муфты и опорной плитой и все необходимые принадлежности, в т.ч. фланцевая арматура ARI, KSB или GESTRA (два запорных клапана, грязеуловитель, сливной вентиль, опция: межфланцевый обратный клапан, опция: выпарной клапан) с ответными фланцами, креплениями и металлографитовыми прокладками, фиттинги с трубными коленами, переходами и отводами, а также контрольно-измерительные приборы (манометры WIKA с глицериновым наполнением в комплекте с запорным краном, сифоном и шестигранной муфтой, опция: стрелочный термометр JUMO с защитной гильзой). Все комплектующие изделия соответствуют правилам устройства и безопасной эксплуатации термомасляных установок DIN 4754.
Насосная группа может иметь горизонтальную, вертикальную или смешанную компоновку подводящего и отводящего трубопроводов и учитывать индивидуальные особенности термомасляной установки заказчика.

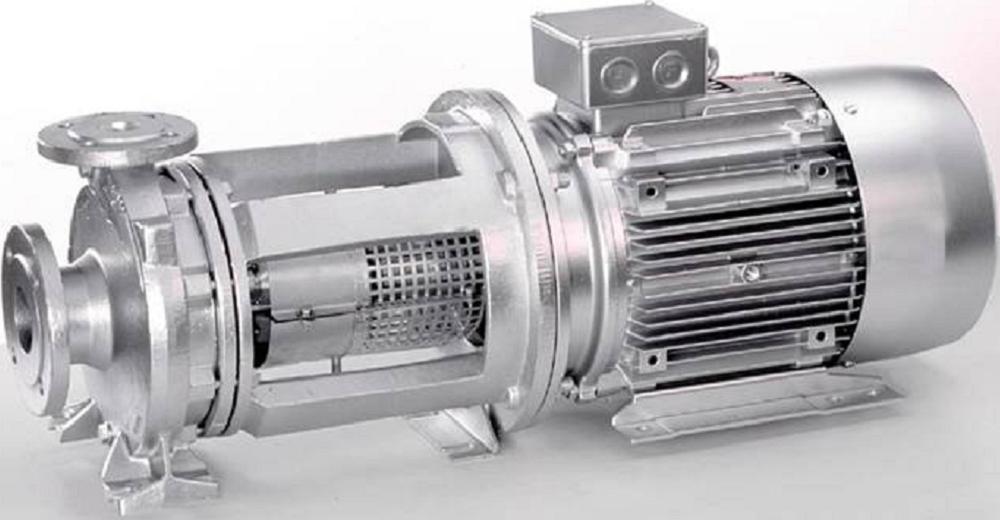

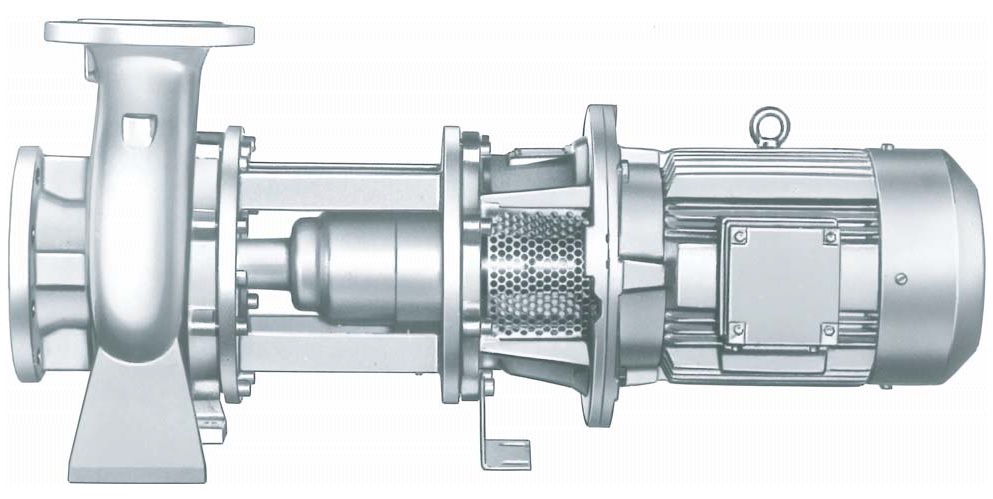

Альтернативно можем предложить насосные группы на базе моноблочных электронасосов ALLWEILER серии Allheat NBT или KSB серии Etabloc SYT ETBY.

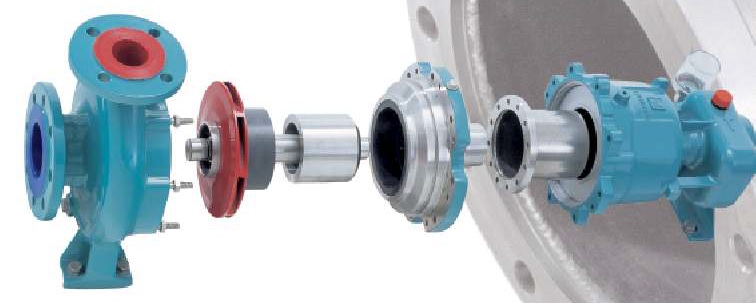

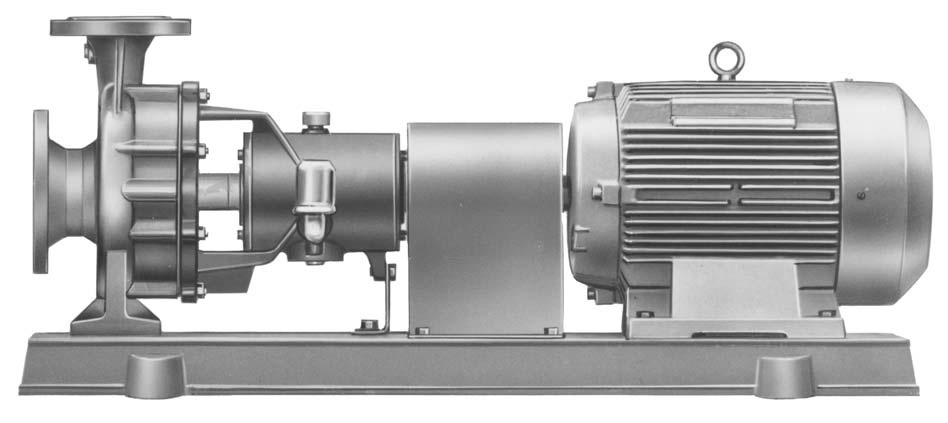

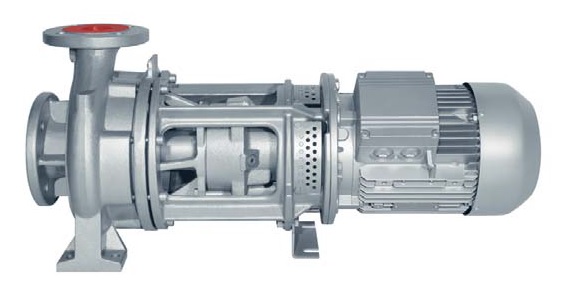

Для перекачивания синтетического масла-теплоносителя (например, MARLOTHERM типов SH, LH, XC, XD) в монофлюидных (в т.ч. парожидкостных) установках или в маслосистемах с рабочей температурой до 400°C и рабочим давлением до 25 бар рекомендуем специальные насосы ALLWEILER серии Allheat NTWH / CTWH и ALLWEILER серии Allheat NBWH / CBWH с механическим уплотнением вала, герметичные насосы ALLWEILER серии Allmag с электромагнитной муфтой или химические насосы ALLWEILER серии Allchem (перечисленные насосы могут иметь консольную или моноблочную конструкцию). О специальных термомасляных насосах KSB серий HPK, Etamagno, Secochem можно узнать подробнее на других страницах нашего сайта.

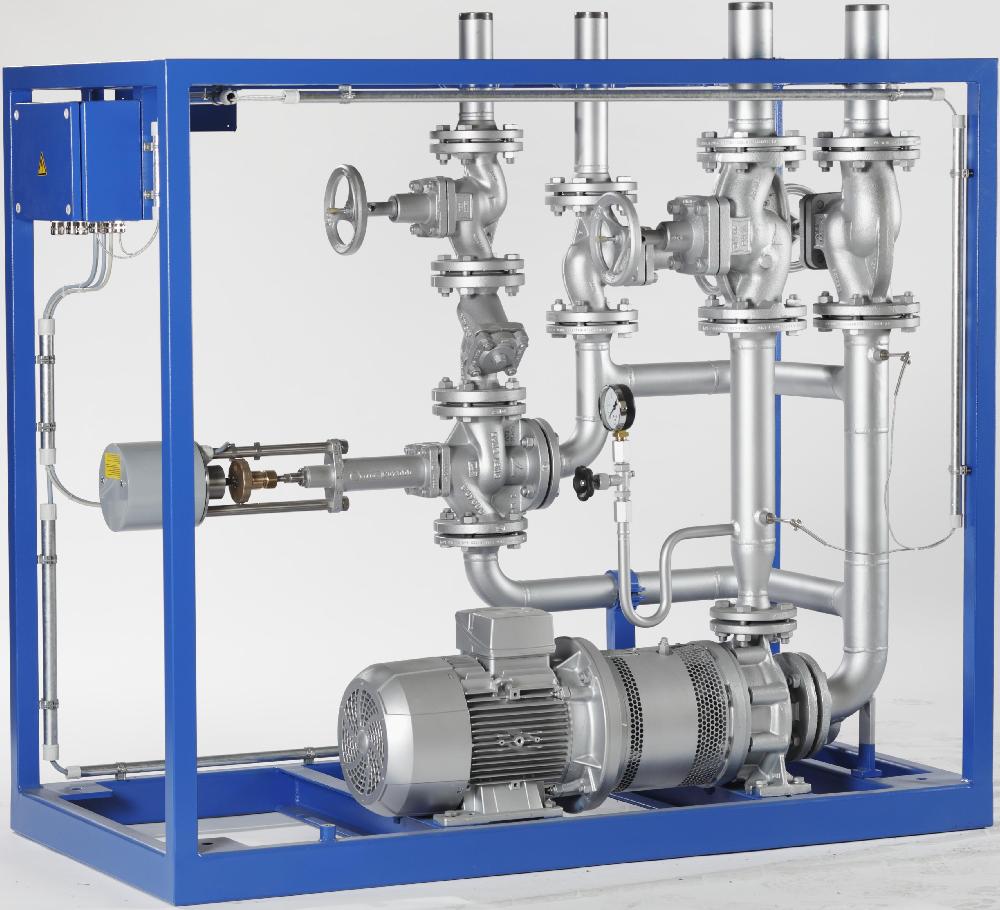

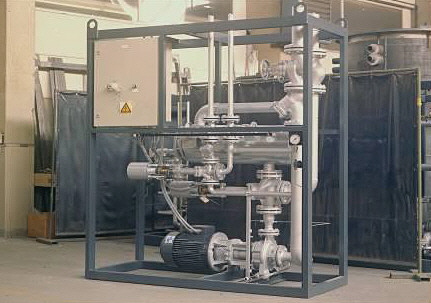

Насосная группа может быть дополнена терморегулирующим оборудованием с электропневматическим или электрическим сервоприводом и/или охлаждающим теплообменником (тогда она становится термостатом, темпером или полноценным вторичным контуром), а вместо арматуры фланцевой насосная группа может быть обвязана арматурой приварной. Также доступны разнообразные опции: устройство предупреждения об утечках, стальной поддон для приёма капель термомасла, резинометаллические виброгасители и т.д.

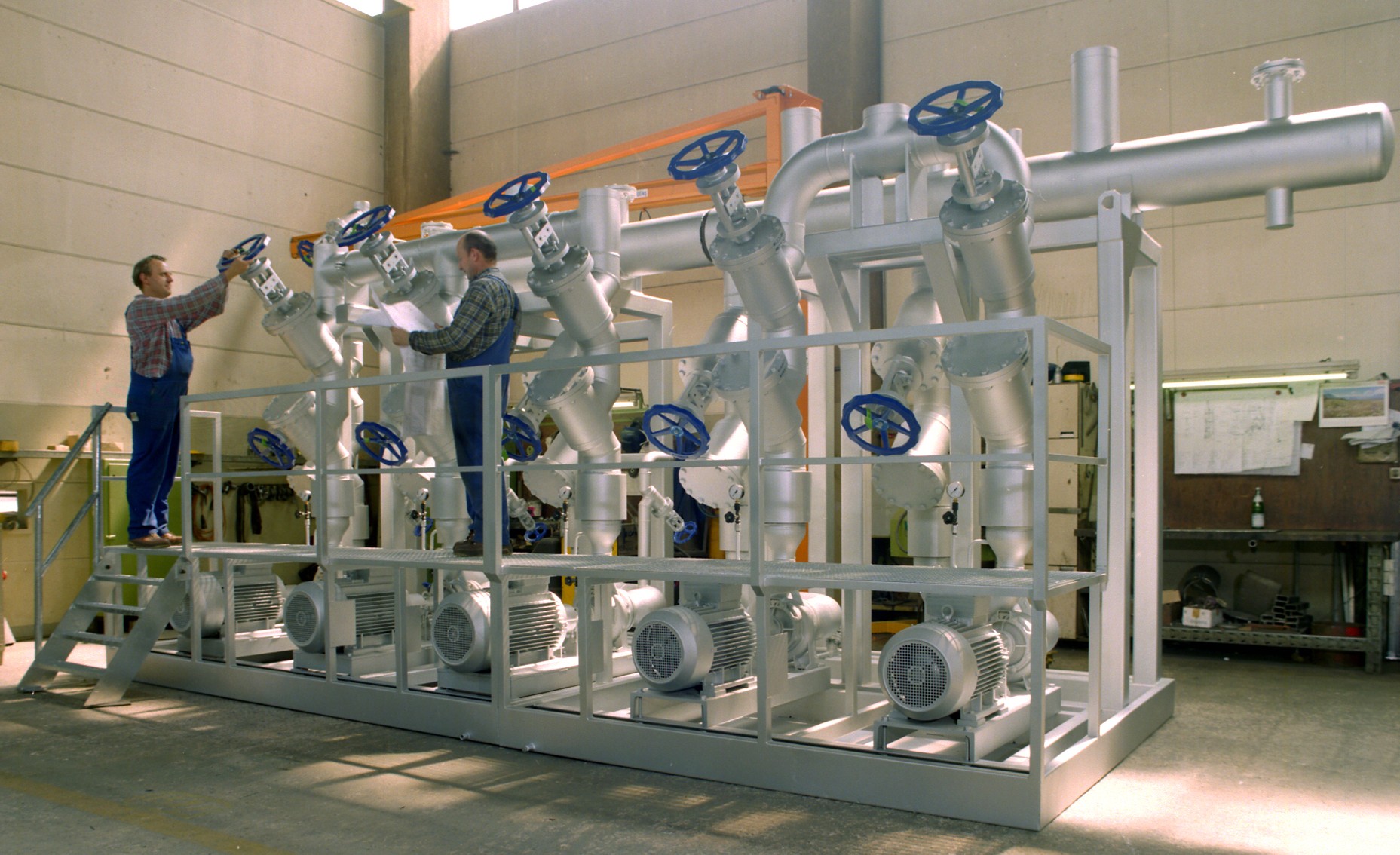

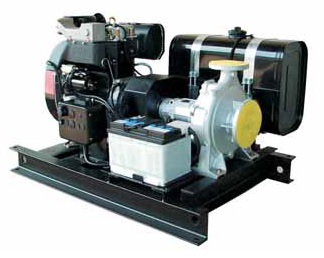

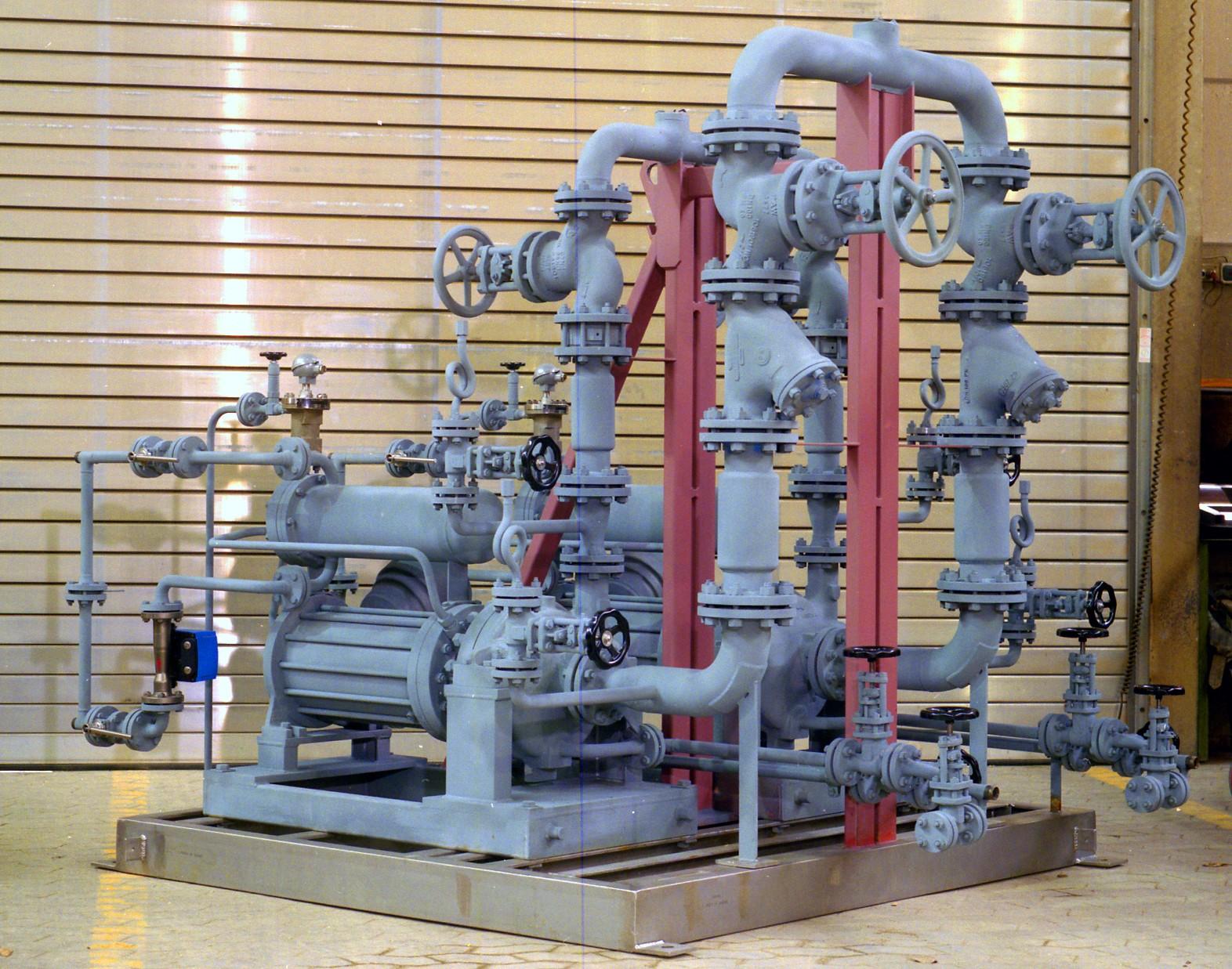

Под заказ можем поставить циркуляционную насосную группу на базе не одного, а нескольких насосов, в т.ч. с дизельным двигателем HATZ вместо электрического, и предусмотреть сильфонные компенсаторы тепловых расширений и даже площадку обслуживания.
За дополнительную плату предлагаем средства автоматизации циркуляционных насосных групп, например: электроконтактный дифференциальный манометр для контроля за состоянием грязеуловителя, звуковую сигнализацию засорения фильтра и утечки термомасла, сервисный выключатель-разъединитель для обесточивания установки на время её обслуживания, частотный преобразователь для регулирования числа оборотов двигателя, локальный электрический щит управления с контроллером и др. Всё электрическое оборудование насосной группы может иметь взрывозащищённое исполнение.
И наоборот, можем предложить оборудование в удешевлённом исполнении или в усечённой комплектации: в виде насосного агрегата с двигателем и даже в виде насоса без приводной группы (с открытым валом).
Актуальный прайслист
В целях снижения стоимости представляем прайслист на оборудование циркуляционной насосной группы в разобранном виде.
В таблице приведены номинальные эксплуатационные характеристики из расчёта на оптимальный КПД двигателя, пониженное энергопотребление и запас по производительности не менее 15%. При отклонении указанных номинальных значений от Ваших исходных условий будет произведён перерасчёт оптимальной рабочей точки и подобрано соответствующее оборудование. После подписания договора поставки заказчику будут предоставлены подробные технические данные.
|
Насосная группа на базе центробежного электронасоса
ALLWEILER Allheat NTT или KSB Etanorm SYT ETNY консольного типа
|
Цена за шт., евро
без учета НДС
|
- Расчетная производительность 4 м3/ч, напор 25 м ж.ст.,
энергопотребление 0.55 кВт, трубопроводная арматура DN32/PN16
|
2.762,00 € |
- Расчетная производительность 6 м3/ч, напор 28 м ж.ст.,
энергопотребление 0.95 кВт, трубопроводная арматура DN40/PN16
|
2.815,00 €
|
- Расчетная производительность 8 м3/ч, напор 30 м ж.ст.,
энергопотребление 1.15 кВт, трубопроводная арматура DN50/PN16
|
2.980,00 €
|
- Расчетная производительность 16 м3/ч, напор 28 м ж.ст.,
энергопотребление 1.80 кВт, трубопроводная арматура DN50/PN16
|
3.170,00 € |
- Расчетная производительность 29 м3/ч, напор 28 м ж.ст.,
энергопотребление 2.50 кВт, трубопроводная арматура DN65/PN16
|
3.397,00 €
|
- Расчетная производительность 48 м3/ч, напор 31 м ж.ст.,
энергопотребление 3.90 кВт, трубопроводная арматура DN80/PN16
|
3.950,00 € |
- Расчетная производительность 74 м3/ч, напор 52 м ж.ст.,
энергопотребление 10.20 кВт, трубопроводная арматура DN100/PN16
|
5.006,00 €
|
- Расчетная производительность 109 м3/ч, напор 50 м ж.ст.,
энергопотребление 13.35 кВт, трубопроводная арматура DN125/PN16
|
5.991,00 € |
- Расчетная производительность 184 м3/ч, напор 49 м ж.ст.,
энергопотребление 20.80 кВт, трубопроводная арматура DN150/PN16
|
7.631,00 € |
- Расчетная производительность 288 м3/ч, напор 47 м ж.ст.,
энергопотребление 31.75 кВт, трубопроводная арматура DN200/PN16
|
11.976,00 € |
- Расчетная производительность 480 м3/ч, напор 40 м ж.ст.,
энергопотребление 59.60 кВт, трубопроводная арматура DN200/PN16
|
16.457,00 € |
- Расчетная производительность 560 м3/ч, напор 35 м ж.ст.,
энергопотребление 78.00 кВт, трубопроводная арматура DN200/PN16
|
21.244,00 €
|
Цены указаны на растаможенный товар в евро, без учета НДС и доставки до покупателя
(например, допцена за доставку из Германии до покупателя, находящегося в Москве - около 400,00 евро).
Оплата производится в рублях по курсу ЦБ РФ на день платежа.
Поставки осуществляются из Германии под заказ (срок поставки 10-12 недель).
При оказии возможен более короткий срок поставки. Условия оплаты: по договоренности.
Предложение действует до 31.03.2017 г.
