Фланцевая арматура для термомасляных установок с раб. температурой до +450°C
ЯРОМАКС предлагает сильфонные запорные клапаны KSB с металлическим уплотнением, а также герметичные обратные клапаны KSB с металлическим уплотнением и специальные грязеуловители KSB с сетчатым фильтром грубой или тонкой очистки в фланцевом исполнении для применения в системах нагрева высокотемпературных органических теплоносителей (в составе термомасляных котлов, нагревателей диатермического масла и прочих теплообменных установок с ВОТ).
Вся термомасляная арматура производится в Германии на заводах KSB AG по специальному заказу ООО ЯроМакс (ОГРН 1087746322531, ИНН 7704680806).
ЯРОМАКС - авторизованный партнёр ООО КСБ в России.

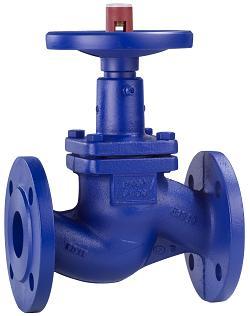

Сильфонные запорные клапаны KSB серии BOA-H
с металлическим уплотнением и фланцами
- Сечение арматуры от DN 15 до DN 350
- Рабочая температура от -10°C до +350°C
- Макс. рабочее давление PN 16/25 (до 25 бар)
- Привод ручной
- Материалы: высокопрочный (ковкий) чугун с шаровидным графитом EN-GJS-400-18-LT, JS 1025, EN 1563 (GGG 40.3, Nr. 0.7043, DIN 1693-1), фланцы по DIN EN 1092-2, Typ 21 (DIN 2500 ff)
- Базовое оснащение: корпус проходной или угловой формы, прямой шток, герметичный сильфон, сменный дроссельный или разгрузочный конус, индикатор положения с ограничителем хода и стопором, гладкие фланцы
- Опции: защитный колпак, гладкие обратные фланцы, уплотнения, болты с гайками
- Примечание: возможно более дешёвое исполнение арматуры при использовании в составе паровых или водогрейных котлов
Сильфонные запорные клапаны KSB серии BOA-HE
с металлическим уплотнением и фланцами
- Сечение арматуры от DN 15 до DN 350
- Рабочая температура от -10°C до +450°C
- Макс. рабочее давление PN 25/40 (до 40 бар)
- Привод ручной, электрический или пневматический
- Материалы (до DN 40): ковкая сталь P250GH, Nr. 1.0460, EN 10273 (C 22.8, Nr. 1.0460, DIN 17243), фланцы по DIN EN 2501
- Материалы (от DN 50): стальное литье GP240GH+N, Nr. 1.0619+N, EN 10213-2 (GS-C25N, Nr. 1.0619.01, DIN 17245), фланцы по DIN EN 2501
- Базовое оснащение: корпус проходной формы, прямой шток, герметичный сильфон, сменный дроссельный или разгрузочный конус, индикатор положения с ограничителем хода и стопором, гладкие фланцы
- Опции: защитный колпак, гладкие обратные фланцы, фланцы с шипом, обратные фланцы с пазом, уплотнения, болты с гайками
Обратные клапаны KSB серии BOA-R
с металлическим уплотнением и фланцами
- Сечение арматуры от DN 10 до DN 350
- Рабочая температура от -10°C до +350°C
- Макс. рабочее давление PN 6/16/25 (до 25 бар)
- Материалы: высокопрочный (ковкий) чугун с шаровидным графитом EN-GJS-400-18-LT, JS 1025, EN 1563 (GGG 40.3, Nr. 0.7043, DIN 1693-1), фланцы по DIN EN 1092-2, Typ 21 (DIN 2500 ff)
- Базовое оснащение: корпус проходной или угловой формы, прямой шток, подпружиненный конус, гладкие фланцы
- Опции: гладкие обратные фланцы, уплотнения, болты с гайками
- Примечание: возможно более дешёвое исполнение арматуры при использовании в составе паровых или водогрейных котлов
Грязеуловители KSB серии BOA-S
с металлическим сетчатым фильтром грубой или тонкой очистки и фланцами
- Сечение арматуры от DN 15 до DN 300
- Рабочая температура от -10°C до +350°C
- Макс. рабочее давление PN 6/16/25 (до 25 бар)
- Материалы: высокопрочный (ковкий) чугун с шаровидным графитом EN-GJS-400-18-LT, JS 1025, EN 1563 (GGG 40.3, Nr. 0.7043, DIN 1693-1), фланцы по DIN EN 1092-2, Typ 21 (DIN 2500 ff)
- Базовое оснащение: корпус проходной формы с наклонным стаканом фильтра, сетчатый фильтр из нержавеющей стали (размер сита макс. 1,6 мм), сливная резьбовая пробка, гладкие фланцы
- Опции: гладкие обратные фланцы, уплотнения, болты с гайками
- Примечание: возможно более дешёвое исполнение арматуры при использовании в составе паровых или водогрейных котлов
При температурах свыше 160°С термомасляные установки в большинстве случаев гораздо выгоднее, чем традиционные решения на базе паровых или водогрейных систем. Вот некоторые преимущества установок, в которых используются масла-теплоносители:
- Бóльшая производительность благодаря более высокой рабочей температуре
- Меньшие инвестиционные затраты благодаря более низкому давлению в системе
- Меньшие эксплуатационные затраты благодаря работе без обслуживающего персонала
- Минимальные затраты на ремонт в связи с более благоприятными свойствами теплоносителя
- Неподведомственность установки, работающей без давления, органам по техническому надзору
- Отсутствие необходимости в привлечении дорогостоящих проектных или монтажных организаций
- Максимальная экономия времени на реализацию проекта благодаря простоте технического решения
Для тех, кто хочет знать больше...
А знаете ли Вы, что в качестве теплоносителя в установках ВОТ можно применять не только минеральные и синтетические термомасла, но и другие органические жидкости (в т.ч. кремнийорганические / силиконовые масла, дифенильные смеси, эвтектические сплавы солей), а также растворы гликолей и, конечно же, воду? При этом органический теплоноситель может циркулировать в термомасляной системе как без давления, так и под давлением. И не только в жидком агрегатном состоянии, но и в газообразной (паровой) фазе...
А знаете ли Вы, что термомасляные установки ЯРОМАКС могут работать не только в режиме нагрева или охлаждения в плюсовом диапазоне температур, но и в режиме глубокого захолаживания и замораживания? Речь идет о монофлюидных установках, в которых применяются так наз. низкотемпературные органические монофлюиды (НОМ). При использовании НОМ в качестве холодоносителя рабочее тело остается в жидком агрегатном состоянии и имеет малую вязкость даже при сверхнизких температурах. А при использовании НОМ в качестве теплоносителя установка работает с минимальным избыточным давлением благодаря высокой температуре насыщения паров...
А знаете ли Вы, что для нагрева органического теплоносителя можно использовать самые разные источники энергии, в т.ч. электричество, водяной пар, перегретую воду или другой ВОТ, любые жидкие, газообразные, твердые виды ископаемого топлива, биомассу, горючие отходы производства, генераторные, топочные или отработавшие газы, а также различные топливные суррогаты, попутные и альтернативные энергоносители? В свою очередь, для охлаждения органического теплоносителя могут применяться рассолы или антифризы, сжиженный азот и прочие флюиды. После определения первичного источника энергии необходимо подобрать оптимальный теплоноситель и спроектировать установку с учетом общих или отраслевых требований нормативной документации в части устройства и безопасной эксплуатации оборудования...
